Prawo Ohma opisuje wzór U=I·R, gdzie U to napięcie w woltach, I oznacza natężenie prądu w amperach, a R jest oporem w omach. Ze wzoru podstawowego wynikają dwa przekształcenia: I=U/R oraz R=U/I. Pozwalają one na obliczenie dowolnej z tych trzech wielkości, gdy znane są dwie pozostałe. Na przykład, dla oporu R=10Ω i natężenia I=2A napięcie wynosi U=I·R=20V. Ponadto, moc elektryczna w takim obwodzie to P=U·I=40W. Prawo to działa ściśle dla przewodników omowych oraz, przy wartościach skutecznych, dla rezystancyjnych obwodów prądu przemiennego.

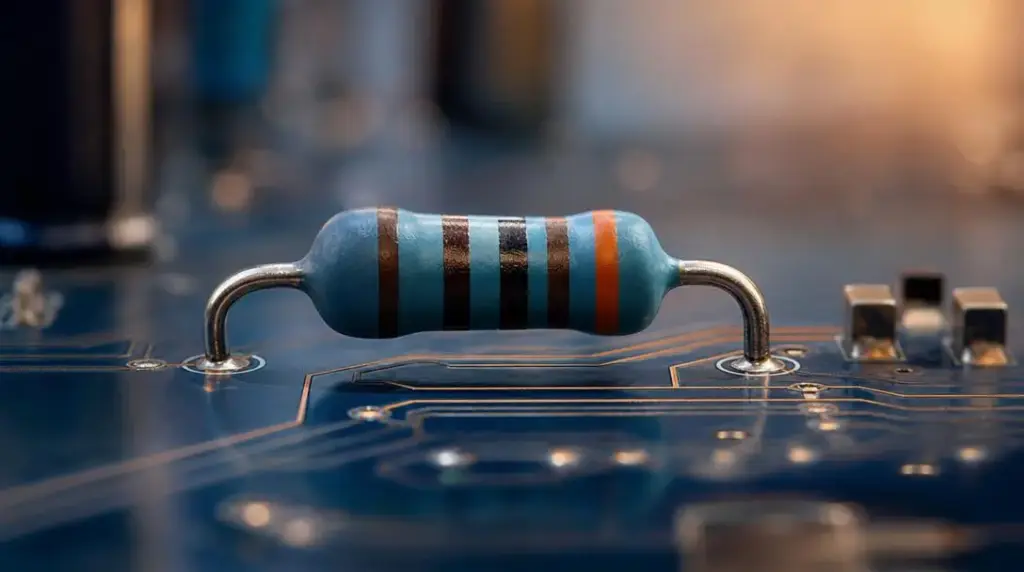

Jaki jest podstawowy wzór na prawo Ohma?
Podstawowy wzór prawa Ohma wyraża się jako U = I · R, gdzie symbol U oznacza napięcie elektryczne, I to natężenie prądu, a R, rezystancję przewodnika. Ten wzór ilustruje bezpośrednią, liniową zależność między napięciem a natężeniem prądu płynącego przez odbiornik o stałej wartości oporu.
Na przykładzie rezystora o wartości R = 10 Ω, gdy przez niego płynie prąd o natężeniu I = 2 A, napięcie na jego końcach wyniesie:. U = I · R = 2 A · 10 Ω = 20 V.
Z podanego wzoru wyprowadzimy także dwie pozostałe formuły:
- I = U / R,
- R = U / I.
Dzięki nim można obliczyć każdą z tych wielkości, mając dwie pozostałe dane. Prawo Ohma dotyczy przede wszystkim przewodników omowych, materiałów, których opór nie ulega zmianie w zależności od napięcia czy natężenia prądu.
Przykładem mogą być typowe rezystory, które utrzymują stałą wartość oporu, o ile temperatura pozostaje niezmienna.
Jak brzmi prawo Ohma?
Prawo Ohma mówi, że natężenie prądu płynącego przez przewodnik jest proporcjonalne do napięcia przyłożonego na jego końcach i jednocześnie odwrotnie proporcjonalne do oporu tego przewodnika. W formie matematycznej wyraża się to równaniem I = U / R. Oznacza to, że jeśli opór pozostaje niezmienny, dwukrotny wzrost napięcia spowoduje podwojenie natężenia prądu.
Autor tego prawa, niemiecki fizyk Georg Simon Ohm, opracował je w 1826 roku na podstawie własnych eksperymentów z metalowymi przewodnikami. Na przykład, jeśli mamy przewodnik o oporze R = 115Ω i przyłożymy do niego napięcie U = 230 V, to natężenie prądu można obliczyć jako I = U / R = 230 V / 115Ω = 2 A. Warto dodać, że prawo to dotyczy tak zwanych elementów liniowych, nazywanych też omowymi. Natomiast w przypadku elementów nieliniowych, przykładowo diod półprzewodnikowych, opór zależy od napięcia, dlatego prawo Ohma nie znajduje tam bezpośredniego zastosowania.
Co oznaczają symbole U, I oraz R we wzorze?
W podstawowym wzorze prawa Ohma literą U oznacza się napięcie elektryczne, które mierzy się w woltach (V). To nic innego jak różnica potencjałów między dwoma punktami w obwodzie. Natomiast I to natężenie prądu, wyrażane w amperach (A), opisujące, ile ładunku przepływa przez przekrój przewodnika w określonym czasie. Z kolei R symbolizuje opór elektryczny (rezystancję), mierzony w omach (Ω), i pokazuje, jak bardzo dany przewodnik hamuje przepływ prądu. Związek między tymi wielkościami przedstawia wzór U = I · R. Przykładowo, gdy natężenie wynosi I = 2 A, a opór to R = 10 Ω, napięcie będzie równe U = 20 V. Warto też zauważyć, że w niektórych podręcznikach napięcie oznaczane jest literą E, która odnosi się do siły elektromotorycznej, albo symbolem V. Jednak w klasycznym zapisie prawa Ohma najczęściej stosuje się znak U.
W jakich jednostkach wyrażane są napięcie, natężenie prądu i opór elektryczny?
Napięcie elektryczne wyrażamy we woltach, które oznaczamy symbolem V. Natężenie prądu mierzy się w amperach, zapisywanych jako A, natomiast opór elektryczny wyraża się w omach, oznaczanych grecką literą Ω. Jeden om to opór przewodnika, przez który przy napięciu 1 V płynie prąd o natężeniu 1 A. Ta zależność wynika bezpośrednio ze wzoru: R = U / I = 1 V / 1 A = 1 Ω.
W praktyce inżynierskiej często korzysta się z wielokrotności podstawowych jednostek:
- Miliamper (1 mA = 0,001 A),
- Kiloom (1 kΩ = 1000 Ω),
- Megaom (1 MΩ = 1 000 000 Ω).
Ten ostatni wykorzystuje się głównie w obwodach o bardzo wysokiej rezystancji. Podczas przeliczania wartości ważne jest, by zachować spójność jednostek. Na przykład, jeśli natężenie podane jest w miliamperach, przed obliczeniami należy przeliczyć je na ampery, dzieląc przez 1000. Przykładowo, prąd o natężeniu 50 mA odpowiada 0,05 A. Mając opór wynoszący 200 Ω, napięcie możemy obliczyć według wzoru:. U = I · R = 0,05 A · 200 Ω = 10 V.
| Informacja | Szczegóły |
|---|---|
| Podstawowy wzór prawa Ohma | U = I · R (U, napięcie, I, natężenie prądu, R, rezystancja) |
| Przykład obliczenia napięcia | R = 10 Ω, I = 2 A, U = 2 A · 10 Ω = 20 V |
| Przekształcenia wzoru | I = U / R, R = U / I |
| Przykład obliczenia natężenia | U = 12 V, R = 6 Ω, I = 12 V / 6 Ω = 2 A |
| Wzór na moc elektryczną | P = U · I |
| Połączenie prawa Ohma z mocą | P = I² · R oraz P = U² / R |
| Przykład obliczenia mocy | R = 10 Ω, I = 2 A, U = 20 V, P = 40 W |
| Prawo Ohma dla prądu przemiennego | U = I · R dla obwodów rezystancyjnych (wartości skuteczne RMS), U = I · Z dla obwodów z impedancją |
| Przykład prądu przemiennego | U = 230 V, R = 115 Ω, I = 2 A |
| Praktyczne zastosowania prawa Ohma |
|
| Przykład obliczenia prądu dla baterii i rezystora | U = 9 V, R = 470 Ω, I ≈ 0,01915 A (19,15 mA) |
| Przykład dla żarówki | P = 60 W, U = 230 V, I ≈ 0,2609 A, R ≈ 881,67 Ω |
Jakie przekształcenia wzoru prawa Ohma pozwalają obliczyć poszczególne wielkości?
Z podstawowego równania U = I · R można łatwo wyprowadzić dwa dodatkowe wzory, które pozwalają obliczyć natężenie prądu lub wartość oporu, jeśli znamy pozostałe dwie wielkości. Aby ustalić natężenie, wystarczy podzielić obie strony równania przez R, co prowadzi do wzoru I = U / R. Z kolei wyznaczenie oporu wymaga podzielenia obu stron przez I, co skutkuje wzorem R = U / I. Który wzór wykorzystamy, zależy od dostępnych danych w danym zadaniu.
Na przykład, mając napięcie U = 12 V oraz opór R = 6 Ω, możemy łatwo obliczyć natężenie prądu:. I = U / R = 12 V / 6 Ω = 2 A. Wszystkie trzy formy wzoru są ze sobą równoważne i wynikają z tej samej zasady fizycznej opisującej liniowy przewodnik. Dzięki nim możemy swobodnie przechodzić między różnymi wielkościami elektrycznymi.
Jak działa trójkąt prawa Ohma ułatwiający zapamiętanie wzorów?
Trójkąt prawa Ohma to praktyczne narzędzie wizualne, które ułatwia zapamiętanie zależności między wielkościami elektrycznymi. W jego wnętrzu znajdują się litery: U na górze oraz I i R w dolnych narożnikach.
Jeśli chcemy wyznaczyć konkretną wartość, wystarczy zasłonić jej symbol palcem. Pozostałe dwie litery pokażą, czy należy je pomnożyć, czy podzielić.
- Przykładowo, zasłonięcie U oznacza, że napięcie U obliczamy, mnożąc natężenie I przez opór R, czyli U = I · R,
- Gdy zakrywamy I, otrzymujemy wzór na natężenie, napięcie U podzielone przez opór R, czyli I = U / R,
- Zakrycie R z kolei pokazuje, że opór R wyznaczamy, dzieląc napięcie U przez natężenie I, co daje R = U / I.
To proste narzędzie jest szczególnie użyteczne podczas nauki elektrotechniki, ponieważ pozwala błyskawicznie przypomnieć sobie odpowiednie wzory bez konieczności zapamiętywania ich osobno.
Jak przekształcić wzór, aby obliczyć napięcie?
Aby wyznaczyć napięcie, korzystamy z podstawowej formuły prawa Ohma: U = I · R. Wystarczy pomnożyć natężenie prądu przez opór przewodnika. Ten wzór jest prosty w zastosowaniu, ponieważ napięcie znajduje się po jednej stronie równania.
Weźmy na przykład opornik o rezystancji R = 10 Ω, przez który płynie prąd o natężeniu I = 2 A. Wówczas napięcie na jego końcach będzie wynosić:. U = I · R = 2 A · 10 Ω = 20 V. Podobna zasada dotyczy żarówki z rezystancją około R ≈ 881,67 Ω i prądem I ≈ 0,2609 A, gdzie wyliczone napięcie robocze wynosi:. U = I · R ≈ 230 V, co odpowiada standardowemu napięciu w domowej sieci elektrycznej.
Znajomość tego wzoru okazuje się niezwykle praktyczna podczas projektowania układów elektrycznych. Dysponując informacją o oporze elementu i wymaganą wartością prądu, możemy bez trudu określić odpowiednie napięcie zasilania.
Jak obliczyć natężenie prądu z prawa Ohma?
Natężenie prądu wyznacza się z prostego wzoru I = U / R, gdzie napięcie dzieli się przez opór przewodnika. Tę formułę wykorzystujemy, gdy znamy wartość napięcia zasilającego i opór odbiornika, a chcemy obliczyć natężenie prądu płynącego w układzie.
Przykładowo, przy napięciu sieciowym 230 V oraz grzałce o oporze 115 Ω, prąd wynosi 2 A, czyli I = 230 V / 115 Ω. Alternatywnym przypadkiem jest bateria o napięciu 9 V połączona z rezystorem 470 Ω, gdzie natężenie prądu wynosi około 0,01915 A, co możemy zapisać jako 19,15 mA.
Dzięki obliczeniu natężenia możemy prawidłowo dobrać
- Bezpieczniki,
- Przewody o właściwym przekroju,
- Co zabezpiecza obwód przed przeciążeniem podczas pracy.
Jak wyliczyć opór elektryczny (rezystancję) ze wzoru?
Opór elektryczny wyliczamy, korzystając z wzoru R = U / I, czyli dzieląc wartość napięcia przez natężenie prądu przepływającego przez przewodnik. Taką formułę stosujemy w sytuacjach, gdy znamy już pomiary napięcia i prądu, a chcemy określić opór danego elementu w obwodzie.
Na przykład, gdy na końcach przewodu zmierzono napięcie U = 230 V, a prąd płynący przez niego wynosi I = 2 A, obliczamy opór następująco:. R = U / I = 230 V / 2 A = 115 Ω.
Podobnie wyglądają obliczenia dla czajnika elektrycznego o mocy 2000 W, zasilanego napięciem 230 V. Najpierw wyznaczamy natężenie prądu:. I = P / U = 2000 W / 230 V ≈ 8,7 A. Następnie podstawiamy tę wartość do wzoru, aby uzyskać opór grzałki:. R = U / I ≈ 230 V / 8,7 A ≈ 26,45 Ω. Ta technika pomiarowa stanowi fundament określania rezystancji elementów elektronicznych, opierając się na równoczesnym odczycie napięcia oraz natężenia prądu w obwodzie.
Jak powiązać prawo Ohma ze wzorem na moc elektryczną?
Moc elektryczną wyraża się wzorem P = U · I. Dzięki połączeniu go z prawem Ohma, uzyskujemy dwie dodatkowe formuły: P = I² · R oraz P = U² / R. Te równania okazują się szczególnie użyteczne, gdy znamy jedną z wielkości elektrycznych oraz wartość oporu. Weźmy pod uwagę rezystor o oporze R = 10 Ω, przez który przepływa prąd I = 2 A, a napięcie wynosi U = 20 V. Obliczona moc to P = U · I = 20 V · 2 A = 40 W. Ten sam rezultat potwierdzają wzory: P = I² · R = 2² · 10 Ω = 40 W oraz P = U² / R = 20² / 10 Ω = 40 W. Wszystkie trzy sposoby dają identyczną wartość, ponieważ korzystają z podstawienia U = I · R w definicji mocy elektrycznej. Wybór odpowiedniej formuły zależy od tego, które parametry mamy podane w zadaniu.
Na przykład, jeśli znamy moc i opór grzałki, możemy bez problemu obliczyć natężenie prądu, nie musząc znać napięcia. Co więcej, połączenie prawa Ohma ze wzorem na moc umożliwia oszacowanie zużycia energii przez urządzenie podczas jego pracy.
Czy prawo Ohma ma zastosowanie do prądu przemiennego?
Prawo Ohma w swojej podstawowej formie, wyrażone równaniem U = I·R, odnosi się do prądu przemiennego tylko w obwodach o czysto rezystancyjnym charakterze. W takich układach napięcie i natężenie zmieniają się synchronicznie, a do obliczeń używa się wartości skutecznych (RMS) zarówno napięcia, jak i prądu.
Gdy w obwodzie pojawiają się elementy takie jak cewki lub kondensatory, opór zastępuje impedancja Z, także mierzona w omach. Wówczas prawo Ohma zmienia się na U = I·Z, ponieważ te elementy powodują przesunięcie fazowe między napięciem a natężeniem.
Weźmy na przykład grzałkę elektryczną o czysto rezystancyjnym oporze, pracującą przy napięciu skutecznym 230 V i oporze 115 Ω. Wtedy natężenie prądu wynosi:
- I = U / R = 230 V / 115 Ω = 2 A
Taki rezultat odpowiada wartościom obserwowanym przy prądzie stałym. Natomiast w przypadku cewek lub kondensatorów konieczne jest uwzględnienie reaktancji, która zależy od częstotliwości prądu i wpływa na całkowitą impedancję układu. To powoduje, że zwykły wzór prawa Ohma okazuje się niewystarczający. Dlatego w elektrotechnice prądu przemiennego prawo Ohma jest postrzegane jako szczególny przypadek szerszego prawa dotyczącego obwodów z impedancją zespoloną.
Jakie są praktyczne przykłady zastosowania prawa Ohma w obwodach?
Na przykład, dla baterii o napięciu U = 9 V oraz rezystora R = 470 Ω, wartość natężenia prądu wynosi I = U / R = 9 V / 470 Ω ≈ 0,01915 A, czyli około 19,15 mA. Inny przykład to obliczanie oporu elementów grzejnych i żarówek na podstawie ich mocy znamionowej. Żarówka o mocy 60 W, działająca przy napięciu U = 230 V, pobiera prąd o natężeniu I = P / U = 60 W / 230 V ≈ 0,2609 A. Z tego można wywnioskować, że jej opór wynosi R = U / I ≈ 881,67 Ω.
Prawo Ohma stosuje się również przy doborze bezpieczników i przewodów. Dysponując informacją o oporze odbiornika oraz napięciu zasilania, łatwo obliczyć natężenie prądu i ocenić, czy nie przekracza ono dopuszczalnej wartości dla konkretnego przewodu. W serwisie elektronicznym to prawo pomaga w określaniu rezystancji uszkodzonego komponentu, dzięki pomiarowi spadku napięcia i znanemu natężeniu prądu w testowanym obwodzie.
Dzięki trzem postaciom wzoru,U = I·R, I = U / R oraz R = U / I, można sprostać większości podstawowych problemów dotyczących obwodów prądu stałego.
