Rezystancję (opór elektryczny) opisuje wzór z prawa Ohma: R = U/I, gdzie R mierzy się w omach (Ω), U w woltach, a I w amperach. Na przykład przy napięciu 230 V i natężeniu 2 A rezystancja wynosi 115 Ω. Prawo to sformułował Georg Simon Ohm w 1827 roku. Opór przewodu można też obliczyć ze wzoru R = ρ·l/S, gdzie ρ to oporność właściwa, l długość przewodu, a S jego przekrój. Przykładowo, miedziany przewód długości 100 m o przekroju 1,5 mm² ma rezystancję 1,12 Ω, natomiast aluminiowy o tych samych wymiarach, 1,88 Ω. Rezystancję zastępczą obliczamy, sumując opory przy połączeniu szeregowym lub sumując odwrotności oporów przy połączeniu równoległym. Warto też wiedzieć, że wzrost temperatury o 60 K podnosi opór przewodu o około 24%.

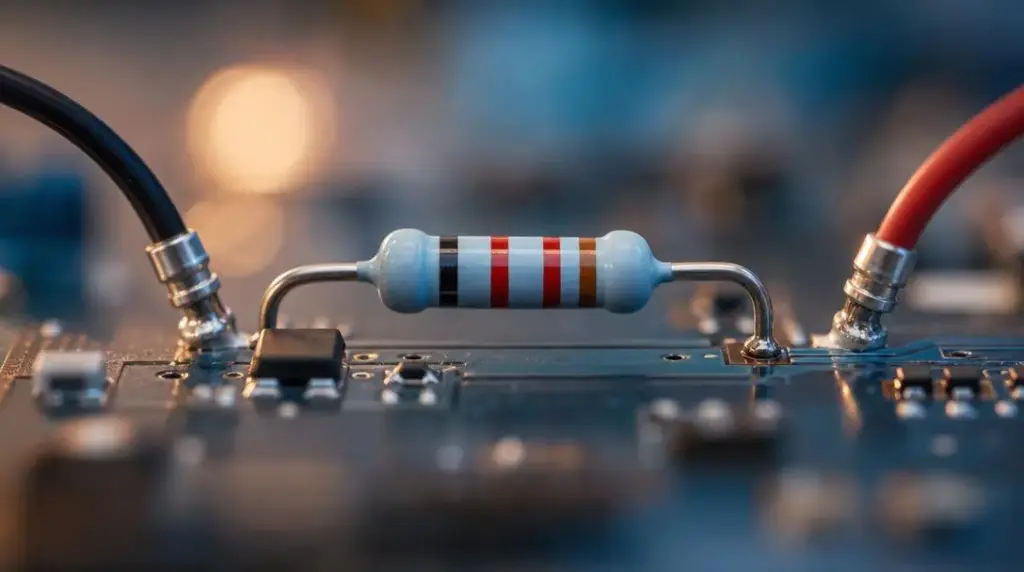

Jaki jest główny wzór na rezystancję z prawa Ohma?
Podstawowy wzór na rezystancję, wywodzący się z prawa Ohma, to R = U/I. Rezystancja, oznaczana jako R, jest mierzona w omach (Ω), natomiast U to napięcie w woltach (V), a I to natężenie prądu wyrażone w amperach (A). W praktyce oznacza to, że opór elektryczny przewodnika jest ilorazem napięcia przyłożonego na jego końcach oraz płynącego przez niego prądu. Prawo to, sformułowane przez niemieckiego fizyka Georga Simona Ohma w 1827 roku, matematycznie określa związek pomiędzy tymi wielkościami.
Na przykład, jeśli napięcie wynosi 230 V, a natężenie prądu to 2 A, wtedy rezystancja zgodnie z podanym wzorem będzie równa 115 Ω. Warto zaznaczyć, że wzór ten odnosi się do takich przewodników, które są liniowe względem prawa Ohma, co oznacza, że ich rezystancja pozostaje stała przy różnych wartościach napięcia i prądu, o ile temperatura się nie zmienia.
Co oznaczają symbole we wzorze na rezystancję?
We wzorze R = U/I każdy znak reprezentuje inną wielkość fizyczną. R to rezystancja, czyli opór elektryczny, wyrażany w omach (Ω). U oznacza napięcie elektryczne, mierzone w woltach (V), natomiast I to natężenie prądu, które podajemy w amperach (A).
Jeden om to opór przewodnika, w którym przy napięciu 1 V przepływa prąd o natężeniu 1 A, co zapisujemy jako: 1 Ω = 1 V / 1 A.
W praktyce często korzysta się także z jednostek pochodnych, takich jak:
- Miliomy (mΩ) dla bardzo niskich oporów,
- Kiloomy (kΩ),
- Megaomy (MΩ) dla dużych wartości rezystancji.
Gdy w obwodzie znajduje się kilka rezystorów, stosuje się indeksy do oznaczania poszczególnych wartości, na przykład R1, R2, co ułatwia ich identyfikację. Dobra znajomość jednostek jest kluczowa podczas przekształcania wzoru i wprowadzania danych do obliczeń.
Jak przekształcić wzór na opór, by obliczyć natężenie prądu?
Aby wyznaczyć natężenie prądu, korzystając ze wzoru na rezystancję, wystarczy przekształcić równanie R = U / I tak, aby uzyskać I = U / R. Najpierw mnożymy obie strony przez I, a potem dzielimy przez R. W rezultacie dostajemy formułę pokazującą, że prąd jest stosunkiem napięcia do oporu. Przykładowo, jeśli mamy napięcie 12 V i rezystancję 4 Ω, to natężenie prądu wyniesie 3 A. Podobnie możemy przekształcić wzór, aby obliczyć napięcie, wówczas mamy U = I × R. Ten zapis pozwala obliczyć napięcie, znając wartość natężenia oraz rezystancji. Wszystkie trzy wersje wzoru, na R, I i U, opisują ten sam związek fizyczny. Różnica polega jedynie na tym, którą wielkość chcemy wyliczyć.
| Temat | Najważniejsze informacje |
|---|---|
| Wzór na rezystancję z prawa Ohma | R = U/I, gdzie R to rezystancja (Ω), U napięcie (V), I natężenie prądu (A) |
| Jednostka rezystancji | Om (Ω), 1 Ω = 1 V / 1 A; używa się też mΩ, kΩ, MΩ |
| Obliczanie oporu przewodu | R = ρ·l/S, gdzie ρ to rezystywność (Ω·m), l długość (m), S przekrój (m²) |
| Różnica między rezystancją a rezystywnością | Rezystancja zależy od wymiarów i materiału; rezystywność to właściwość materiału, symbol ρ, jednostka Ω·m |
| Obliczanie rezystancji zastępczej | W szereg: Rz = R1 + R2 + …; W równoległym: 1/Rz = 1/R1 + 1/R2 + … |
| Wpływ temperatury na rezystancję | R = R₀ × (1 + α × ΔT), α około 0,004 1/K dla metali; wyższa temperatura zwiększa rezystancję |
| Pomiar rezystancji multimetrem | Ustaw multimetr na Ω, pomiar bez zasilania, przewody na końcówkach elementu, metoda czteroprzewodowa dla małych oporności |
Jaką jednostkę ma rezystancja?
W układzie SI rezystancję mierzy się w omach, które oznaczane są symbolem Ω, grecką literą omega. Jeden om odpowiada oporowi przewodnika, w którym przy napięciu 1 wolta płynie prąd o natężeniu 1 ampera. Wyraża się to równaniem 1 Ω = 1 V / 1 A.
Gdy rezystancje są bardzo niewielkie, na przykład w przewodach czy stykach, używa się jednostek miliomów (mΩ). Z kolei większe wartości, typowe dla izolatorów, wyraża się w kiloomach (kΩ) lub megaomach (MΩ).
Nazwa jednostki pochodzi od niemieckiego fizyka Georga Simona Ohma, który w 1827 roku po raz pierwszy sformułował matematycznie związek między napięciem, prądem a oporem elektrycznym. Om to jednostka pochodna w systemie SI, którą można też zapisać jako V·A⁻¹.
Jak obliczyć opór elektryczny przewodu?
Opór elektryczny przewodu wyznaczamy ze wzoru R = ρ·l/S, gdzie:
- ρ (rho) to rezystywność materiału, wyrażona w Ω·m,
- l oznacza długość przewodu w metrach,
- S to powierzchnia przekroju poprzecznego w metrach kwadratowych.
Ten wzór wskazuje, że opór wzrasta wraz z wydłużeniem przewodu, natomiast maleje przy zwiększaniu jego przekroju poprzecznego. Rezystywność jest właściwością charakterystyczną konkretnego materiału. Na przykład miedź cechuje się rezystywnością 1,68×10⁻⁸ Ω·m, a aluminium 2,82×10⁻⁸ Ω·m. Oznacza to, że aluminium ma o około 68% większą rezystywność w porównaniu do miedzi, co przekłada się na wyższy opór przewodu aluminiowego o tych samych wymiarach.
Dodatkowo, na wartość oporu ma wpływ temperatura, w przypadku metali wzrost temperatury powoduje zwiększenie rezystancji. Szczegółowe wyjaśnienie, jak wprowadzić dane do wzoru R = ρ·l/S oraz przykładowe obliczenia krok po kroku, znajdują się w następnym rozdziale.
Jak obliczyć rezystancję przewodnika mając jego długość, pole przekroju i rezystywność?
Rezystancję przewodnika wyznacza się, mnożąc rezystywność materiału przez jego długość, a następnie dzieląc przez powierzchnię przekroju poprzecznego. Wzór na to wygląda następująco: R = ρ · l / S. Zanim zabierzemy się za obliczenia, warto upewnić się, że wszystkie jednostki są zgodne z układem SI. Długość powinna być podana w metrach, a pole przekroju w metrach kwadratowych, na przykład, 1 mm² to 1×10⁻⁶ m².
Weźmy pod uwagę przykładowy przewodnik z miedzi, który ma 100 metrów długości oraz przekrój 1,5 mm², a jego rezystywność wynosi 1,68×10⁻⁸ Ω·m. Po podstawieniu tych wartości do wzoru, uzyskujemy rezystancję około 1,12 Ω. Warto też pamiętać, że im przewodnik jest dłuższy i węższy, tym większa jego rezystancja. To właśnie dlatego cienkie i długie przewody nagrzewają się bardziej niż grubsze i krótsze przy tym samym natężeniu prądu. Dodatkowo, rezystywność zmienia się wraz z temperaturą, dlatego podane w tabelach wartości zazwyczaj odnoszą się do warunków przy 20°C.
Co oznacza symbol ro we wzorze na rezystancję przewodnika?
Symbol ρ (rho), pojawiający się we wzorze R = ρ · l / S, oznacza rezystywność, czyli opór właściwy materiału użytego do wykonania przewodnika. Ta wielkość charakteryzuje wyłącznie typ materiału i nie zależy ani od jego kształtu, ani od wymiarów. W przeciwieństwie do rezystancji, która rośnie lub maleje w zależności od długości oraz przekroju przewodu, ρ pozostaje niezmienna dla konkretnego surowca.
W układzie SI rezystywność mierzy się w omometrach (Ω·m). Każdy materiał posiada swoją charakterystyczną wartość ρ; na przykład:
- Miedź ma ją równą 1,68×10-8 Ω·m,
- Aluminium, 2,82×10-8 Ω·m.
To właśnie dlatego przewodność miedzi jest lepsza niż aluminium, różnice w rezystywności wpływają na efektywność przewodzenia prądu. Podobnie jak rezystancja, rezystywność ulega zmianom pod wpływem temperatury. W przypadku metali wartość ρ rośnie wraz ze wzrostem temperatury, co wpływa na ich właściwości elektryczne.
Czym różni się rezystancja od rezystywności?
Opór elektryczny, czyli rezystancja, jest uzależniony od kilku czynników: rodzaju materiału, długości przewodnika oraz przekroju poprzecznego. Natomiast rezystywność, zwana też oporem właściwym, to właściwość samej substancji i nie zmienia się w zależności od kształtu czy wymiarów elementu.
Rezystancję oznaczamy literą R i wyrażamy w omach (Ω), natomiast rezystywność symbolizuje grecka litera ρ i mierzy się ją w omometrach (Ω·m). Przykładowo, dwa miedziane przewody o różnej długości będą miały odmienne wartości rezystancji, lecz ich rezystywność pozostanie identyczna, ponieważ wykonane są z tego samego tworzywa.
Zależność między rezystancją a rezystywnością można przedstawić za pomocą wzoru:. R = ρ · l / S,. Gdzie l oznacza długość, a S pole przekroju przewodnika. Dzięki temu równaniu można obliczyć rezystancję konkretnego elementu, biorąc pod uwagę jego rozmiary i właściwości materiału. Warto mieć na uwadze, że zarówno rezystywność, jak i rezystancja są zależne od temperatury, co wpływa na ich wartości w praktyce.
Jaki jest wzór na rezystywność?
Wzór na rezystywność, czyli opór właściwy, wyprowadza się z równania R = ρ · l / S. Po przekształceniu otrzymujemy: ρ = R · S / l, gdzie:
- R oznacza rezystancję przewodnika mierzoną w omach,
- S to pole przekroju poprzecznego wyrażone w metrach kwadratowych,
- l to długość przewodnika podana w metrach.
Za pomocą tego wzoru możemy wyliczyć rezystywność materiału, znając rezystancję próbki o określonych wymiarach. Dla przykładu: jeśli próbka charakteryzuje się rezystancją 1,12 Ω, przekrojem 1 mm² oraz długością 10 m, wtedy rezystywność wyniesie 1,12×10⁻⁷ Ω·m. Wyniki podaje się zawsze w omometrach (Ω·m), a pomiary przeprowadza się zwykle przy temperaturze 20°C, gdyż rezystywność zmienia się w zależności od temperatury. Metoda ta stanowi także podstawę do laboratoryjnego określania rezystywności nieznanych materiałów przewodzących prąd.
Jak obliczyć rezystancję zastępczą obwodu?
Rezystancję zastępczą obwodu, czyli całkowity opór widziany przez źródło zasilania, oblicza się w zależności od sposobu łączenia rezystorów. W przypadku połączenia szeregowego wystarczy dodać opory poszczególnych elementów: Rz = R1 + R2 +… + Rn.
Gdy natomiast rezystory połączone są równolegle, wykorzystuje się wzór na odwrotność rezystancji zastępczej: 1/Rz = 1/R1 + 1/R2 +… + 1/Rn.
W sytuacjach, gdy obwód zawiera zarówno fragmenty szeregowe, jak i równoległe, obliczenia przeprowadza się krok po kroku, najpierw upraszczając każdą część osobno, a potem łącząc wyniki w jedną wartość rezystancji zastępczej całej sieci. Dzięki znajomości tej wartości można precyzyjnie wyznaczyć całkowite natężenie prądu pobieranego ze źródła, stosując prawo Ohma.
Jak obliczyć rezystancję zastępczą w połączeniu szeregowym?
W połączeniu szeregowym całkowitą rezystancję oblicza się, sumując wartości wszystkich elementów: Rz = R1 + R2 + R3 +… + Rn. Przykładowo, jeśli mamy trzy rezystory o oporach 2 Ω, 3 Ω oraz 5 Ω, to ich suma daje 10 Ω.
Warto zauważyć, że rezystancja zastępcza w takim układzie zawsze przewyższa największy opór spośród poszczególnych rezystorów, ponieważ prąd musi pokonać każdy z nich kolejno. Dodatkowo, przez wszystkie elementy płynie ten sam prąd, a napięcie źródła rozkłada się proporcjonalnie do wartości poszczególnych oporów. To właśnie odróżnia połączenia szeregowe od równoległych, gdzie natomiast każde ogniwo ma takie samo napięcie.
Jak obliczyć rezystancję zastępczą w połączeniu równoległym?
W przypadku połączenia równoległego rezystancję zastępczą wylicza się, dodając odwrotności wszystkich rezystancji:
1/Rz = 1/R1 + 1/R2 +… + 1/Rn. Następnie odwracamy tę sumę, aby otrzymać wartość Rz.
Przykładowo, dla dwóch rezystorów o opornościach 2 Ω i 3 Ω, rezystancja zastępcza to 1,2 Ω. Z kolei, gdy dołożymy trzeci o wartości 6 Ω, całkowita rezystancja spadnie do 1 Ω.
Rezystancja zastępcza w połączeniu równoległym zawsze jest niższa od najmniejszej spośród pojedynczych rezystancji, co wynika z faktu, że prąd może płynąć kilkoma równoległymi ścieżkami. W tego typu układzie napięcie pozostaje jednakowe na każdym rezystorze, zaś natężenia prądu w poszczególnych gałęziach sumują się. Dla dwóch rezystorów istnieje też prostszy wzór:. Rz = (R1 × R2) / (R1 + R2), który prowadzi do tego samego rezultatu co metoda sumy odwrotności.
Jak temperatura wpływa na rezystancję przewodnika?
Rezystancja większości metalowych przewodników zwiększa się wraz z podniesieniem temperatury. Można to opisać wzorem: R = R0 × (1 + α × ΔT), gdzie R0 oznacza rezystancję przy temperaturze odniesienia (zazwyczaj 20°C), α to temperaturowy współczynnik rezystancji, a ΔT to różnica temperatur.
Dla metali takich jak miedź czy aluminium, wartość współczynnika α wynosi około 0,004 1/K. Przykładowo, rezystor o nominale 10 Ω w temperaturze 20°C, podgrzany do 80°C (czyli o 60 K więcej), osiągnie rezystancję około 12,4 Ω, co oznacza wzrost o 24%. To zjawisko wynika z nasilonych drgań sieci krystalicznej metalu przy wyższych temperaturach, które utrudniają swobodny przepływ elektronów i w efekcie podnoszą opór przewodnika. Z kolei w półprzewodnikach sytuacja jest odwrotna, wzrost temperatury powoduje spadek ich rezystancji.

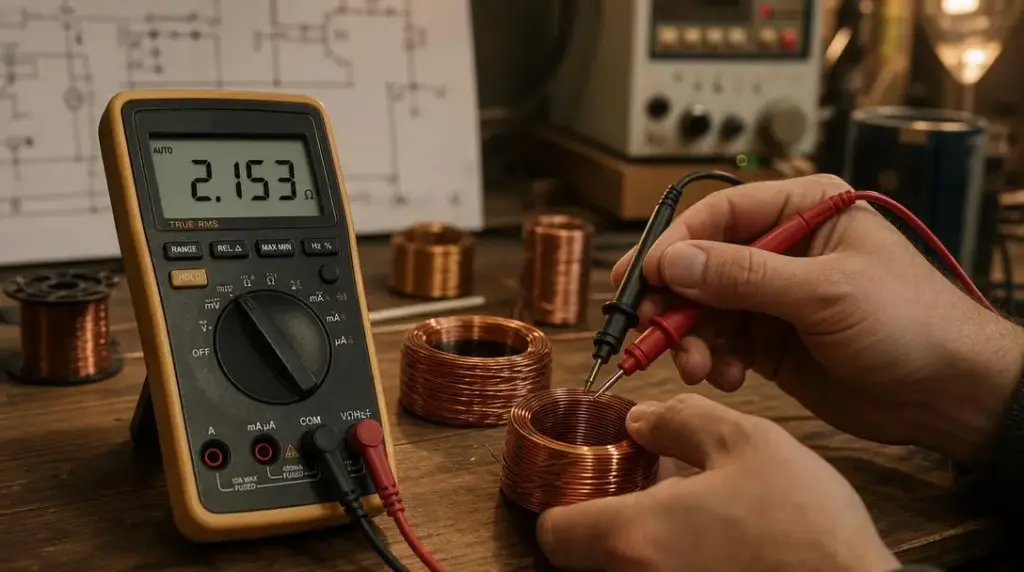

Jak zmierzyć rezystancję w obwodzie za pomocą multimetru?
Rezystancję mierzymy za pomocą multimetru ustawionego na funkcję omomierza, oznaczoną symbolem Ω na pokrętle urządzenia. Przed rozpoczęciem pomiaru należy upewnić się, że badany obwód jest pozbawiony zasilania lub że element został wyjęty z układu, ponieważ pomiar przy podłączonym napięciu może uszkodzić multimetr i wpłynąć na dokładność wyniku.
Przewody pomiarowe umieszcza się równolegle do końcówek danego elementu, a odczyt można odczytać bezpośrednio na ekranie urządzenia, wyrażony w omach, kiloomach lub megaomach, w zależności od ustawionego zakresu pomiarowego. W przypadku multimetru bez funkcji automatycznego doboru zakresu, konieczne jest jego ręczne ustawienie. Rozpoczynamy od najwyższej wartości i stopniowo zmniejszamy, aż uzyskamy wyraźny i stabilny wynik.
Gdy zachodzi potrzeba zmierzenia bardzo małych oporności, na przykład styków lub uzwojeń, wykorzystuje się metodę czteroprzewodową, która pozwala wyeliminować wpływ rezystancji przewodów pomiarowych, dzięki czemu pomiar jest bardziej precyzyjny.
