Wzór strukturalny to graficzne przedstawienie cząsteczki, które pokazuje wszystkie atomy oraz wiązania między nimi, wraz z ich krotnością. Różni się od wzoru sumarycznego (na przykład CH4 dla metanu), który podaje jedynie skład atomowy. Liczba kresek przy atomie odzwierciedla jego wartośćowość: wodór tworzy jedno wiązanie, tlen dwa, azot trzy, węgiel cztery, a siarka w H2SO4 nawet sześć. Dzięki wzorowi strukturalnemu można rozróżnić izomery o tym samym wzorze sumarycznym, na przykład n-butan i izobutan (C4H10), a także przewidzieć kształt cząsteczki, taki jak tetraedryczny metan czy kątowa woda. Ponadto do rysowania takich wzorów można korzystać z darmowych programów, na przykład MarvinSketch i Ketcher.
Co to jest wzór strukturalny i do czego służy?
Wzór strukturalny to graficzne przedstawienie cząsteczki związku chemicznego. Ukazuje nie tylko typ i liczbę atomów, ale także sposób, w jaki są one połączone, w tym liczbę wiązań (pojedyncze, podwójne czy potrójne).

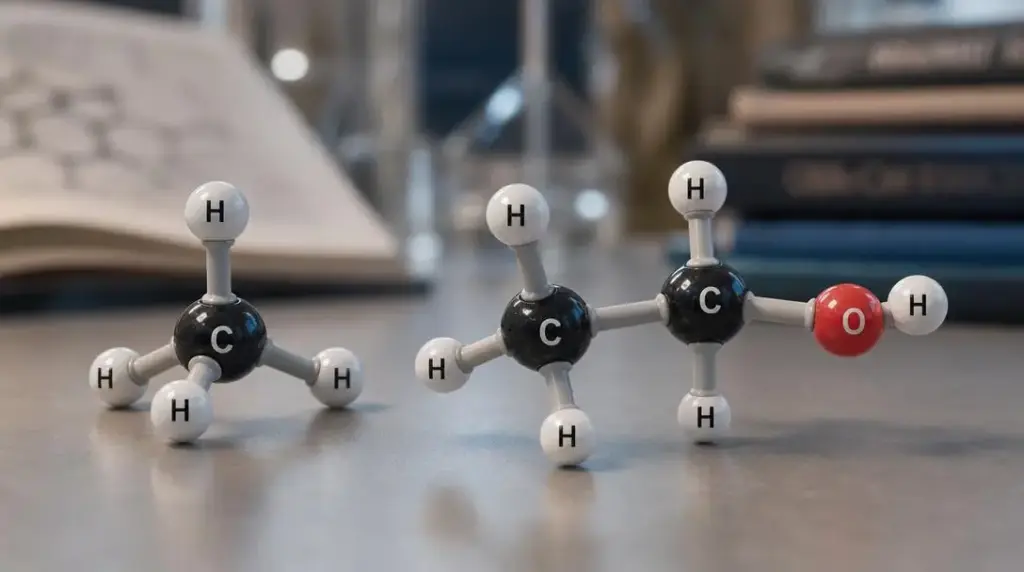

Na przykład metan, którego wzór sumaryczny to CH4, w zapisie strukturalnym przedstawia atom węgla umieszczony w centrum, z czterema pojedynczymi wiązaniami łączącymi go z atomami wodoru. Dzięki temu od razu można zobaczyć jego czterowartościowość.
Podobnie etanol, oznaczony wzorem sumarycznym C2H6O, w formie strukturalnej CH3-CH2-OH wyraźnie pokazuje grupę hydroksylową -OH przyłączoną do drugiego atomu węgla, czego nie uchwyci sam wzór sumaryczny.
Taki sposób zapisu jest nieoceniony w:
- Określaniu wartościowości pierwiastków,
- Rozróżnianiu izomerów o identycznym składzie,
- Przewidywaniu właściwości chemicznych, zwłaszcza reaktywności poszczególnych grup funkcyjnych.
Dodatkowo wzory strukturalne pomagają ustalić przestrzenny kształt cząsteczki oraz kąty między wiązaniami, co ma kluczowe znaczenie przy analizie polarności związków. W edukacji chemicznej wzór strukturalny stanowi podstawę do zrozumienia budowy materii na poziomie molekularnym, łącząc teorię wiązań chemicznych z czytelnym, wizualnym zapisem.
| Temat | Najważniejsze informacje |
|---|---|
| Wzór strukturalny, definicja i zastosowanie | Graficzne przedstawienie cząsteczki, pokazuje typ, liczbę atomów i sposób ich połączenia z uwzględnieniem wiązań (pojedyncze, podwójne, potrójne). Pomaga określać wartościowość pierwiastków, rozróżniać izomery, przewidywać właściwości chemiczne oraz analizować kształt i kąty cząsteczki. |
| Różnice między wzorem strukturalnym a sumarycznym | Wzór sumaryczny podaje tylko rodzaj i liczbę atomów, wzór strukturalny ukazuje szczegóły wiązań i połączeń. Pozwala odróżnić izomery o tym samym wzorze sumarycznym, istotny przy analizie reaktywności i struktury cząsteczki. |
| Wzór półstrukturalny vs. strukturalny | Wzór półstrukturalny to uproszczona forma pomijająca pojedyncze wiązania C-H i C-C, zastosowany do szybkiego i czytelnego zapisu. Wzór strukturalny pełny pokazuje wszystkie wiązania i detale geometryczne, ważny przy analizie kształtu i izomerii przestrzennej. |
| Odczytywanie wartościowości z wzoru strukturalnego | Wartościowość odpowiada liczbie kresek (wiązaniom) wokół atomu. H = 1 wiązanie, O zwykle 2, C zwykle 4, N zwykle 3, S zmienna (2 lub 6). Sprawdza się poprawność wzoru i zrozumienie struktury cząsteczki. |
| Przewidywanie kształtu cząsteczki | Na podstawie liczby wiązań i wolnych par elektronowych przy atomie centralnym, zgodnie z teorią VSEPR. Przykłady: metan, tetraedr (109,5°), woda, kształt zgięty (104,5°), CO₂, liniowy (180°), amoniak, piramida trygonalna. |
| Rozpoznawanie izomerów | Izomery mają ten sam wzór sumaryczny, ale różną budowę wewnętrzną. Konieczna jest analiza wzorów strukturalnych by odróżnić izomery szkieletowe i położeniowe oraz tłumaczyć różnice właściwości fizycznych i chemicznych. |
| Jak poprawnie narysować wzór strukturalny | Rozpocząć od wzoru sumarycznego i wartościowości pierwiastków, umieścić atom centralny o najwyższej wartościowości, dodać wiązania odpowiadające wartościowościom, prawidłowo oznaczyć wiązania podwójne i potrójne, zweryfikować zgodność liczby wiązań z wartościowością. Rysować krok po kroku dla kontroli poprawności. |
Czym różni się wzór strukturalny od sumarycznego?
Wzór sumaryczny (cząsteczkowy) podaje jedynie rodzaj i liczbę atomów występujących w cząsteczce, na przykład C2H6O dla etanolu, nie dostarczając jednak informacji o tym, jak te atomy są połączone. Natomiast wzór strukturalny przedstawia pełną budowę szkieletu wiązań chemicznych, dzięki czemu ten sam wzór cząsteczkowy C2H6O może odnosić się do dwóch różnych związków: etanolu (CH3-CH2-OH) oraz eteru dimetylowego (CH3-O-CH3). Te substancje różnią się całkowicie pod względem właściwości fizycznych oraz chemicznych.
Innym przykładem jest wzór sumaryczny C4H10, który odpowiada zarówno n-butanowi o prostym łańcuchu, jak i izobutanowi z rozgałęzionym łańcuchem. Dopiero przedstawienie struktury pokazuje wyraźną różnicę między tymi związkami.
Wzór sumaryczny jest wygodnym narzędziem podczas szybkich obliczeń, na przykład przy określaniu masy molowej czy bilansowaniu reakcji chemicznych. Jednak jeśli kluczowa jest kolejność łączenia atomów oraz typ wiązań, niezbędne staje się posłużenie się wzorem strukturalnym.
W chemii organicznej, gdzie zjawisko izomerii występuje bardzo często, sam wzór sumaryczny rzadko kiedy pozwala na jednoznaczne zidentyfikowanie związku. Dlatego właśnie wzór strukturalny można traktować jako rozszerzenie sumarycznego o istotne informacje przestrzenne i dotyczące wiązań, których ten pierwszy nie obejmuje.
Czym różni się wzór półstrukturalny od strukturalnego?
Wzór półstrukturalny (grupowy) to uproszczona odmiana wzoru strukturalnego, która pomija pojedyncze wiązania C-H oraz C-C wewnątrz grup atomowych, zapisując je jako całość. Na przykład etanol przedstawia się jako CH3-CH2-OH lub jeszcze krócej CH3CH2OH, bez konieczności rysowania każdej linii wiązania.
Pełny wzór strukturalny ukazuje każdy atom wodoru połączony kreską z odpowiednim atomem węgla, a także widoczne są połączenia między węglami oraz pomiędzy węglem a tlenem. To szczegółowe przedstawienie pozwala zobaczyć dokładną budowę cząsteczki.
Zaleta wzoru półstrukturalnego tkwi w szybkości zapisu i czytelności, zwłaszcza przy dłuższych łańcuchach węglowych. Dlatego właśnie w podręcznikach i podczas zapisu reakcji chemicznych w chemii organicznej dominuje taka forma. Przykładem jest kwas octowy, który zapisuje się jako CH3COOH, zamiast rysować pełną strukturę z podwójnym wiązaniem C=O i pojedynczym C-O-H.
Pełny, kreskowy wzór strukturalny stosuje się wtedy, gdy istotne jest ukazanie geometrii cząsteczki, kątów wiązań lub rozróżnienie izomerów przestrzennych. Wzór półstrukturalny nie oddaje takich detali, co stanowi jego ograniczenie.
Mimo różnic w sposobie przedstawienia, oba wzory opisują tę samą cząsteczkę i są równoważne pod względem informacji o połączeniach między atomami cięższymi niż wodór. Główna różnica polega na stopniu uproszczenia zapisu.
W praktyce wybór między nimi zależy od celu:
- Do szybkiego zapisu reakcji wystarczy wzór półstrukturalny,
- Do analizy przestrzennej budowy cząsteczki konieczny bywa pełny wzór strukturalny.
Jak odczytać wartościowość pierwiastków ze wzoru strukturalnego?
Wartościowość pierwiastka we wzorze strukturalnym odpowiada liczbie kresek, czyli wiązań, wychodzących z danego atomu. Każda pojedyncza kreska symbolizuje jedno wiązanie, a tym samym jedną jednostkę wartościowości.
Atom wodoru w każdym związku chemicznym tworzy zawsze jedno wiązanie. Przykładowo w cząsteczce metanu CH₄ każdy z czterech atomów wodoru ma tylko jedną kreskę łączącą go z atomem węgla.
Tlen zazwyczaj tworzy dwa wiązania, co daje mu wartościowość II. W cząsteczce wody H-O-H tlen jest połączony pojedynczą kreską z dwoma atomami wodoru. W przypadku dwutlenku węgla O=C=O tlen tworzy z węglem jedno wiązanie podwójne, co także odpowiada sumarycznie dwóm jednostkom wartościowości.
Węgiel w związkach organicznych niemal zawsze występuje z wartościowością IV, czyli czterema wiązaniami. Na przykład w etenie CH₂=CH₂ każdy węgiel ma:
- Dwie kreski pojedynczych wiązań z wodorem,
- Jedno podwójne wiązanie z drugim atomem węgla.
(2 × 1) + 2 = 4, taki sumaryczny wynik wartościowości. Azot typowo tworzy trzy wiązania, stąd jego wartościowość III, co można zobaczyć na przykładzie amoniaku NH₃. W niektórych związkach, jak jon amonowy, wykazuje jednak wartościowość IV dzięki obecności wiązania koordynacyjnego.
Siarka wykazuje bardziej zmienną wartościowość. W siarkowodorze H₂S tworzy dwa wiązania (wartościowość II), ale w kwasie siarkowym(VI) H₂SO₄ aż sześć. W tym związku siarka tworzy:
- Dwa podwójne wiązania z atomami tlenu,
- Dwa pojedyncze z grupami -OH,
- Co razem odpowiada wartościowości VI.
Sprawdzanie liczby kresek przy każdym atomie to szybki sposób na ocenę, czy wzór strukturalny został poprawnie narysowany.
Jak przewidzieć kształt cząsteczki na podstawie jej wzoru strukturalnego?
Forma przestrzenna cząsteczki zależy od ilości wiązań i wolnych par elektronowych przy atomie centralnym. Informacje te można bezpośrednio wyczytać z wzoru strukturalnego, korzystając z teorii odpychania par elektronów walencyjnych (VSEPR).
Przykładowo, metan (CH4) ma atom węgla połączony z czterema atomami wodoru za pomocą pojedynczych wiązań i nie posiada wolnych par elektronów. Dzięki temu przyjmuje geometryczną postać tetraedru, a kąty między wiązaniami wynoszą około 109,5°. Woda (H-O-H) natomiast zawiera tlen, który tworzy dwa wiązania z wodorem oraz dysponuje dwoma wolnymi parami elektronowymi. To sprawia, że cząsteczka ma kształt zgięty, a kąt pomiędzy wiązaniami to około 104,5°, co jest konsekwencją silniejszego odpychania przez wolne pary elektronów.
Dwutlenek węgla (O=C=O) to przykład cząsteczki o liniowej budowie, gdzie atom węgla łączy się podwójnymi wiązaniami z dwoma atomami tlenu i nie ma wolnych par elektronowych. W efekcie kąty wiązań wynoszą 180°. Amoniak (NH3) charakteryzuje się obecnością azotu, który tworzy trzy wiązania z wodorem i ma jedną wolną parę elektronową, co nadaje cząsteczce kształt piramidy trygonalnej. Świadomość liczby wiązań sigma i pi oraz wolnych par elektronowych przy atomie centralnym, możliwa do ustalenia ze wzoru strukturalnego, umożliwia szybkie przewidzenie kształtu cząsteczki oraz jej polarności, bez konieczności wykonywania zaawansowanych obliczeń.
Jak rozpoznać izomery na podstawie wzorów strukturalnych?
Izomery to związki chemiczne o identycznym wzorze sumarycznym, ale różniące się ułożeniem atomów wewnątrz cząsteczki. Aby je rozróżnić, nie wystarczy sprawdzić skład pierwiastkowy, trzeba dokładnie przeanalizować, jak poszczególne atomy są ze sobą połączone.
Dobrym przykładem są dwa izomery butanu o wzorze C4H10
- Pierwszy to n-butan, który ma prosty łańcuch węgla przedstawiony jako CH3-CH2-CH2-CH3,
- Drugi natomiast to izobutan, czyli 2-metylopropan, gdzie atom węgla tworzy rozgałęzienie i łączy się z trzema grupami CH3 oraz jednym atomem wodoru.
Kolejny typ izomerii to izomeria położenia, którą można zauważyć na przykładzie propanolu C3H8O.
- Grupa hydroksylowa (-OH) może być związana zarówno z pierwszym atomem węgla (propan-1-ol),
- Jak i z drugim (propan-2-ol),
- Oba te związki mają ten sam skład, ale różnią się miejscem przyłączenia grupy funkcyjnej.
Wzór sumaryczny C2H6O odpowiada dwóm różnym klasom związków, alkoholu etylowemu (CH3-CH2-OH) oraz eterowi dimetylowemu (CH3-O-CH3). To klasyczny przypadek izomerii grup funkcyjnych.
Aby właściwie rozpoznać izomery, trzeba przedstawić wszystkie możliwe konfiguracje połączeń atomów węgla i dodatkowych grup, przy zachowaniu tego samego wzoru sumarycznego. Ważne jest również, by upewnić się, że wartościowości wszystkich atomów są prawidłowe. Porównywanie wzorów strukturalnych, a nie jedynie sumarycznych, to jedyny sposób na jednoznaczne rozróżnienie izomerów. Pozwala to także zrozumieć, dlaczego różnią się one właściwościami fizycznymi, takimi jak temperatura wrzenia czy gęstość.
Jak poprawnie narysować wzór strukturalny związku chemicznego?
Rysowanie wzoru strukturalnego rozpoczynamy od ustalenia wzoru sumarycznego związku oraz wartościowości wszystkich znajdujących się w nim pierwiastków. Przykładowo, w przypadku wody H₂O wiadomo, że tlen ma wartościowość II, a każdy atom wodoru I.
Kolejnym krokiem jest umieszczenie atomu lub atomów o najwyższej wartościowości w centrum cząsteczki. Następnie dodajemy kreski symbolizujące wiązania tak, aby ich liczba przy każdym atomie odpowiadała jego wartościowości. W cząsteczce wody tlen łączy się dwoma kreskami z dwoma atomami wodoru.
Najważniejsza zasada mówi, że suma wiązań przy danym atomie nie może być ani większa, ani mniejsza od jego wartościowości. Węgiel zawsze musi mieć cztery kreski. Na przykład w eterze CH₃-O-CH₃ każdy węgiel tworzy trzy wiązania z atomami wodoru oraz jedno z atomem tlenu.
Wiązania podwójne i potrójne oznaczamy jako dwie lub trzy równoległe kreski między tymi samymi atomami. Tak dzieje się między innymi w cząsteczce tlenu O=O oraz azotu N≡N, gdzie potrójne wiązanie odpowiada wartościowości III azotu.
Po narysowaniu szkieletu warto zweryfikować poprawność wzoru, rachunek kreskowych wiązań przy każdym atomie powinien zgadzać się z jego wartościowością. To właśnie ten etap jest najczęściej miejscem popełnianych błędów w strukturach. Polecanym podejściem jest także rysowanie wzoru krok po kroku, startując od atomu centralnego i stopniowo przechodząc na zewnątrz. Dzięki temu łatwiej jest kontrolować liczbę wiązań na każdym etapie procesu.
Jak zapisać wzór strukturalny kwasów i wodorotlenków?
Wodorotlenki składają się z atomu metalu i jednej lub kilku grup -OH, których liczba odzwierciedla wartościowość metalu. Na przykład wodorotlenek sodu zapisujemy jako Na-OH, natomiast wodorotlenek wapnia jako HO-Ca-OH, ponieważ wapń charakteryzuje się wartościowością drugiego stopnia.
W grupie wodorotlenowej tlen zawsze tworzy dwa wiązania: jedno z metalem, a drugie z wodorem, co odpowiada stałej wartościowości tlenu wynoszącej II. Kwasy tlenowe cechuje bardziej skomplikowana struktura. Centralny atom, zazwyczaj niemetal, łączy się z kilkoma atomami tlenu, część tych połączeń to wiązania podwójne, pozostałe zaś tworzą grupy -OH.
Przykładem jest kwas siarkowy(VI) H₂SO₄, w którym atom siarki łączy się podwójnie z dwoma tlenami oraz pojedynczo z dwiema grupami -OH. Łącznie daje to sześć wiązań, zgodnych z wartościowością VI siarki.
Z kolei kwas azotowy(V) HNO₃ posiada atom azotu połączony z grupą -OH pojedynczym wiązaniem oraz z dwoma atomami tlenu, jednym w wiązaniu podwójnym, drugim w pojedynczym. W tej strukturze zachodzi delokalizacja ładunku.
Kwasy beztlenowe, na przykład kwas chlorowodorowy, mają znacznie prostszy wzór; H-Cl jest jedynie pojedynczym wiązaniem między wodorem a chlorem. Podczas zapisywania wzorów kwasów i wodorotlenków zawsze warto upewnić się, że suma wiązań przy atomie centralnym odpowiada jego wartościowości w określonym stopniu utlenienia.
Jakie są zasady rysowania wzorów strukturalnych w chemii organicznej?
W chemii organicznej obowiązuje zasada, zgodnie z którą każdy atom węgla tworzy dokładnie cztery wiązania, niezależnie od tego, czy są one pojedyncze, podwójne czy potrójne. Na przykład w alkanach, takich jak etan (CH₃-CH₃), węgiel łączy się poprzez pojedyncze wiązania z sąsiednimi atomami. Z kolei w alkenach, np. etenie (CH₂=CH₂), między atomami węgla występuje wiązanie podwójne, a w alkinach, takich jak etyn (CH≡CH), spotkamy potrójne połączenie.
Braki w liczbie wiązań zawsze uzupełniają atomy wodoru, tak aby suma wyniosła cztery.
Grupy funkcyjne rysuje się w sposób charakterystyczny i konsekwentny:
- Hydroksylowa pojawia się jako -OH z pojedynczym wiązaniem,
- Karbonylowa jako C=O,
- Karboksylowa jako -COOH, gdzie tlen tworzy wiązanie podwójne, a -OH połączenie pojedyncze.
Łańcuchy węglowe zapisywane są najczęściej dwojako, w formie wzoru szkieletowego, czyli zygzakowatego schematu, albo jako wzoru kreskowego, z zaznaczonymi wszystkimi atomami wodoru. W strukturze szkieletowej wierzchołki oznaczają ukryte atomy węgla, a wiązania do wodoru są domyślnie dodawane, by spełnić tzw. regułę wartościowości IV.
Podstawniki boczne, czyli rozgałęzienia, zaznacza się jako dodatkowe kreski wychodzące od głównego łańcucha. Przykładowo, w izobutanie jedna grupa metylowa (-CH₃) przyłączona jest do drugiego atomu węgla głównego szkieletu.
W przypadku pierścieni aromatycznych, takich jak benzen (C₆H₆), stosuje się sześciokąt z naprzemiennymi wiązaniami pojedynczymi i podwójnymi lub zamiast tego rysuje się okrąg symbolizujący zdelokalizowane elektrony π. Bez względu na typ związku, kluczowym elementem weryfikującym poprawność wzoru jest kontrola liczby wiązań każdego atomu węgla, co gwarantuje zgodność z podstawowymi zasadami chemii organicznej.
W jakim darmowym programie można rysować wzory strukturalne?
Do tworzenia wzorów strukturalnych związków chemicznych warto sięgnąć po darmowe programy komputerowe, które oferują gotowe zestawy atomów, wiązań i grup funkcyjnych. Dzięki nim nie trzeba samodzielnie rysować struktur w programach graficznych.
Jednym z takich rozwiązań jest MarvinSketch, bezpłatny program firmy ChemAxon. Umożliwia on szybkie kreowanie struktur 2D i 3D, automatycznie sygnalizując błędy, np. nieprawidłową liczbę wiązań przy atomach, a także pozwala na zapis wzorów w popularnych formatach plików. Inną propozycją jest Ketcher, otwarty edytor działający bezpośrednio w przeglądarce, bez potrzeby instalacji. Wystarczy wybrać i połączyć atomy myszką, a program zadba o poprawność liczby wiązań przy każdym z nich.
Oba narzędzia sprawdzą się zarówno przy rysowaniu prostych cząsteczek, takich jak metan czy etanol, jak i bardziej skomplikowanych struktur z pierścieniami aromatycznymi czy typowymi grupami funkcyjnymi charakterystycznymi dla chemii organicznej. Po stworzeniu wzoru programy automatycznie generują wzór sumaryczny, obliczają masę molową oraz weryfikują zgodność liczby wiązań z wartościowością atomów. To znacznie ułatwia proces nauki i pomaga uniknąć błędów, które często pojawiają się przy ręcznym szkicowaniu.
Korzystanie z omawianych narzędzi jest szczególnie cenne w zgłębianiu izomerii, ponieważ pozwalają one szybko tworzyć i porównywać różne układy atomów mające ten sam wzór sumaryczny.
